طراحی برد DDR3 و DDR4 با دقت و استاندارد بالا | طراحی تخصصی بردهای حافظه و سیستمهای پرسرعت
طراحی بردهای مجهز به حافظههای DDR3 و DDR4 به دقت بالا در طراحی مسیرها، کنترل امپدانس و هماهنگی سیگنالها نیاز دارد. ما خدمات طراحی شماتیک، طراحی PCB و آمادهسازی فایلهای تولید بردهای مبتنی بر حافظه DDR3 و DDR4 را از مرحله ایده تا ساخت نمونه اولیه انجام میدهیم.
هدف ما طراحی بردی پایدار، قابلاعتماد و آماده تولید است؛ بردی که بتواند در شرایط کاری مختلف، ارتباط صحیح و پایدار بین پردازنده، کنترلر حافظه و تراشههای RAM را حفظ کند.
طراحی برد DDR3 و DDR4 چیست؟
حافظههای DDR3 و DDR4 برای انتقال سریع اطلاعات بین پردازنده و حافظه استفاده میشوند. در این نوع پروژهها، کوچکترین بیدقتی در طول مسیرها، امپدانس، تغذیه یا جانمایی قطعات میتواند باعث نتواند باعث ناپایداری، خطای خواندن و نوشتننشدن صحیح برد شود.
به همین دلیل، طراحی برد DDR فقط به رسمکردن مسیرهای PCB محدود نمیشود؛ بلکه باید تمام بخشهای سختافزاری و سیگنالهای پرسرعت بهصورت دقیق بررسی و هماهنگ شوند. برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.
خدمات طراحی برد DDR3 و DDR4

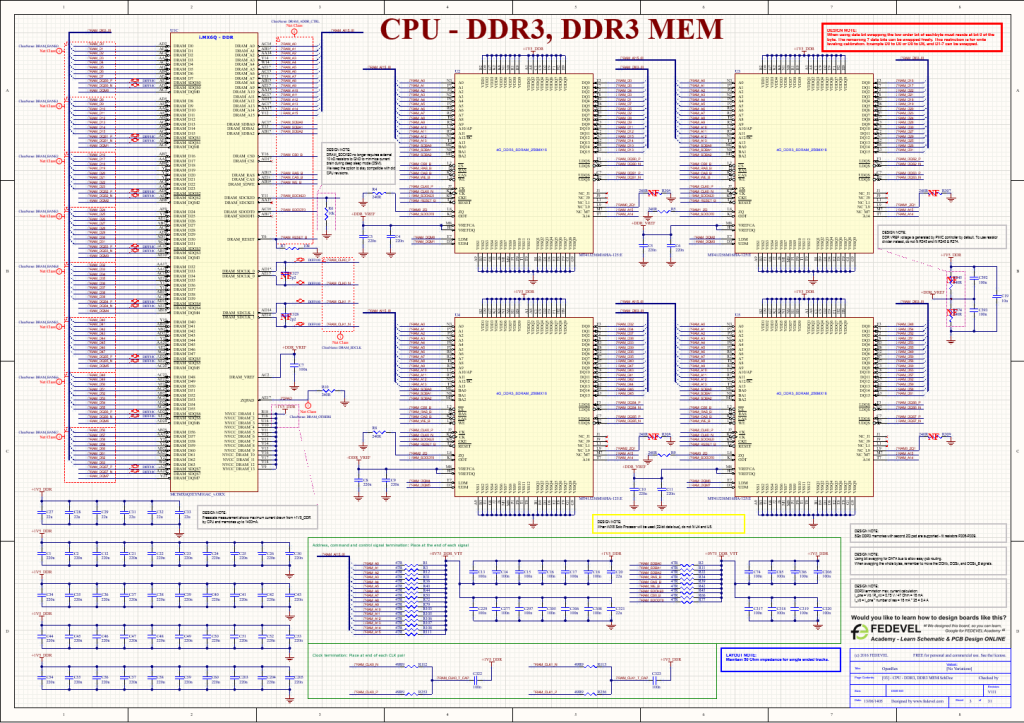

۱. طراحی شماتیک مدار
در ابتدا ساختار کلی مدار بررسی و شماتیک برد طراحی میشود. پردازنده، تراشههای حافظه، مدار تغذیه، کلاک، ریست و سایر قطعات موردنیاز با توجه به نیاز پروژه انتخاب و به یکدیگر متصل میشوند.
این بخش شامل :
- طراحی شماتیک کامل مدار
- اتصال پردازنده یا کنترلر حافظه به RAM
- بررسی پایههای DDR3 و DDR4
- طراحی مدار تغذیه حافظه
- طراحی مدار کلاک و ریست
- بررسی مدارهای راهانداز و جانبی
- تهیه و مدیریت لیست قطعات BOM

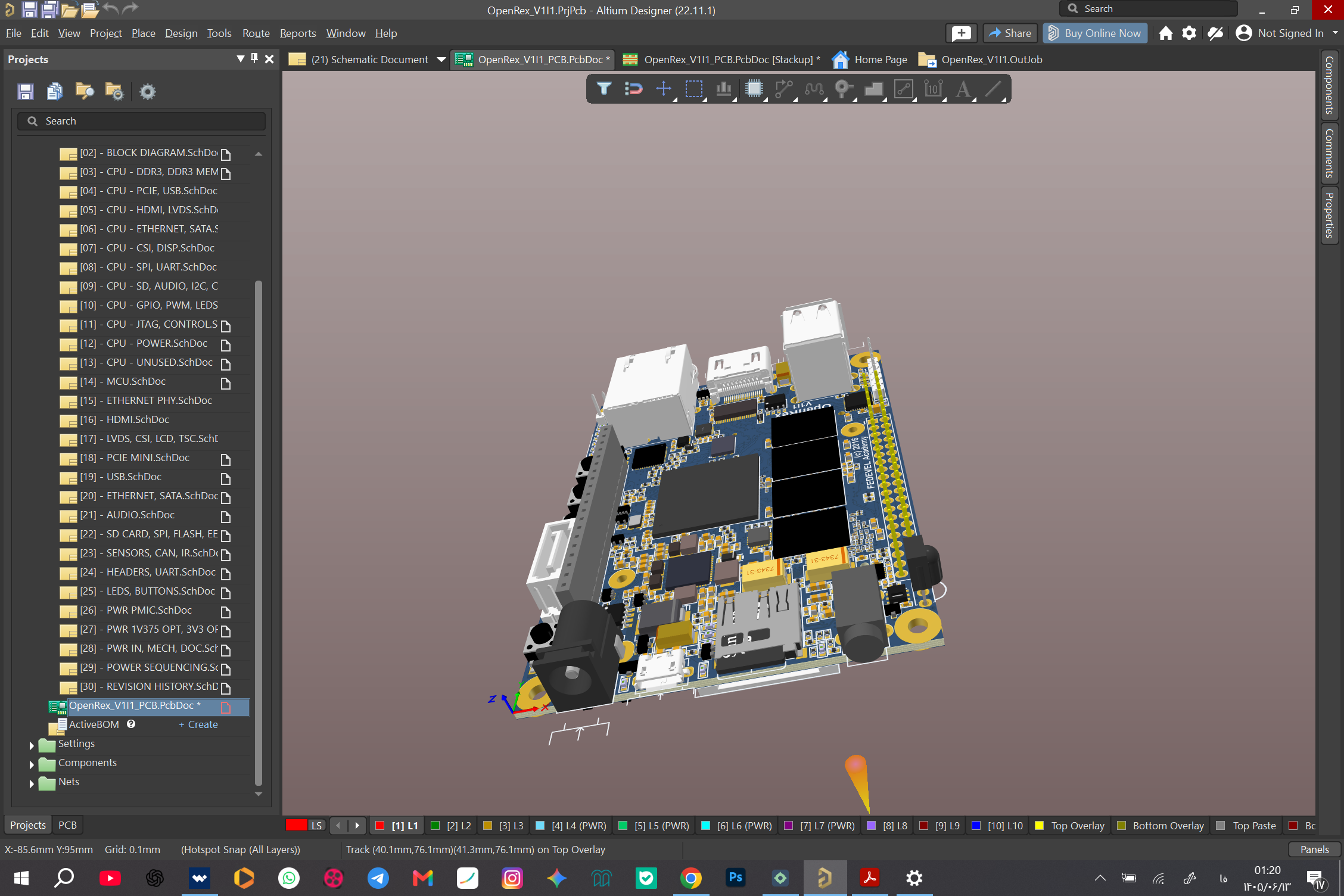

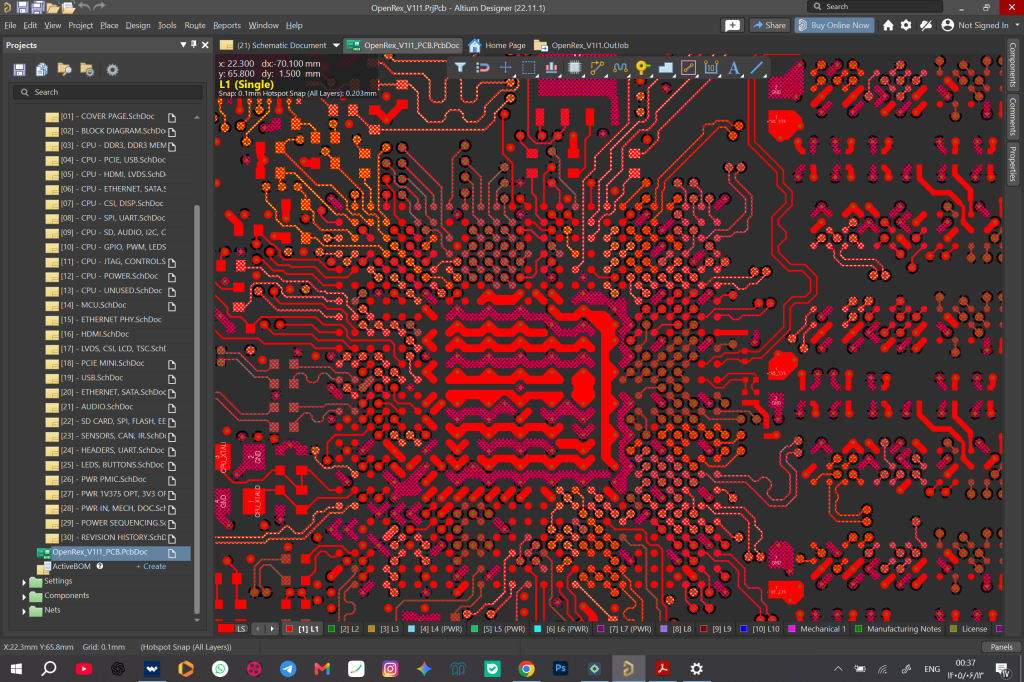

۲. طراحی PCB برای حافظه DDR
در طراحی PCB، جانمایی پردازنده، تراشههای حافظه و قطعات اطراف آنها با دقت انجام میشود. مسیرهای مربوط به حافظه باید با رعایت قوانین طراحی بردهای پرسرعت ترسیم شوند. دیتاهایی که در این مسیرها جابجا میشوند به علت فرکانس بسیار بالا، بسیار حساس هستند و کوچک ترین اختلاف بین گروه های دیتا که باعث تاخیر در ارسال هر کدام از بیت ها شود ممکن است کل یک بایت از دیتا را از بین ببرد. به همین دلیل است که مفاهیمی مانند زمین یکپارچه، signal integrity, power integrity, crosstalk, skew و سایر موارد مطرح میشوند وتمامی این ها باید در طراحی DDR3,DDR4 لحاظ شود.
خدمات طراحی PCB شامل:
- طراحی بردهای چندلایه
- جانمایی اصولی پردازنده و حافظه
- طراحی مسیرهای پرسرعت
- طراحی لایههای تغذیه و زمین
- کاهش طول مسیرهای حساس
- رعایت فاصله مناسب بین مسیرها
- آمادهسازی فایلهای ساخت PCB
- رعایت اصول si,pi
- رعایت Crosstalk, lengh matching برای مسیرهای پرسرعت
۳. تطبیق طول مسیرها و زمانبندی سیگنالها
سیگنالهای حافظه DDR با سرعت بالا منتقل میشوند. بنابراین مسیرهای مرتبط باید تا حد امکان از نظر طول و زمان رسیدن سیگنال هماهنگ باشند.در این مرحله، طول مسیر گروههای مختلف مانند خطوط داده، آدرس، فرمان و کلاک بررسی و در محدوده مناسب تنظیم میشود.این طول ها برا ییک گروه دیتا باید کاملا با یگدیگر برابر باشد. مسیرهای زیگزاگی و پرپیچ و خم در طراحی pcb به همین دلیل است.
هدف این کار:
- رسیدن همزمان بیتهای دیتا به مقصد در یک لاین داده
- کاهش خطاهای انتقال داده
- جلوگیری از ناهماهنگی سیگنالها
- افزایش پایداری حافظه
- کاهش احتمال خطا در زمان راهاندازی سیستم

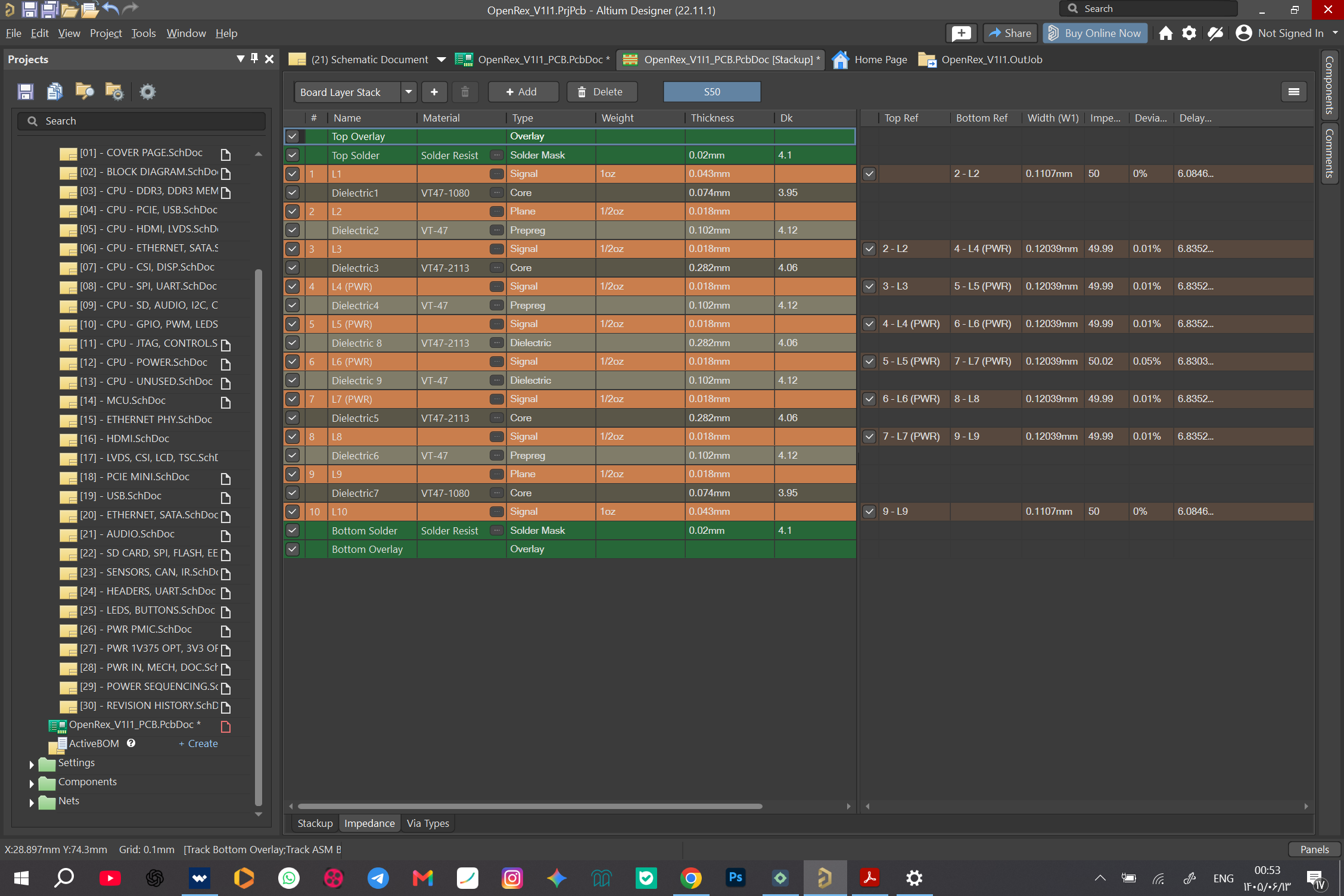

۴. کنترل امپدانس و یکپارچگی سیگنال
در بردهای DDR3 و DDR4، مشخصات لایههای PCB و عرض مسیرها اهمیت زیادی دارد. طراحی باید با توجه به ضخامت برد، جنس لایهها، فاصله بین لایهها و نوع سیگنال انجام شود. تطبیق امپدانس بین دو بلوک یک نکتهی بسیار مهم است زیرا در صورت عدم تطبیق سیگنال به طور کامل به سمت گیرنده ارسال نخواهد شد.
در این بخش موارد زیر بررسی میشود:
- کنترل امپدانس مسیرهای حساس
- بررسی کیفیت سیگنال
- کاهش نویز و انعکاس سیگنال
- طراحی صحیح مسیرهای کلاک و داده
- رعایت اصول Signal Integrity
- بررسی اثر Via و تغییر لایهها روی سیگنال
۴. کنترل امپدانس و یکپارچگی سیگنال
در بردهای DDR3 و DDR4، مشخصات لایههای PCB و عرض مسیرها اهمیت زیادی دارد. طراحی باید با توجه به ضخامت برد، جنس لایهها، فاصله بین لایهها و نوع سیگنال انجام شود. تطبیق امپدانس بین دو بلوک یک نکتهی بسیار مهم است زیرا در صورت عدم تطبیق سیگنال به طور کامل به سمت گیرنده ارسال نخواهد شد.
در این بخش موارد زیر بررسی میشود:
- کنترل امپدانس مسیرهای حساس
- بررسی کیفیت سیگنال
- کاهش نویز و انعکاس سیگنال
- طراحی صحیح مسیرهای کلاک و داده
- رعایت اصول Signal Integrity
- بررسی اثر Via و تغییر لایهها روی سیگنال
۵. طراحی مدار تغذیه حافظه
حافظههای DDR3 و DDR4 به تغذیه پایدار و کمنویز نیاز دارند. مدار تغذیه باید بتواند ولتاژ موردنیاز تراشه حافظه و بخشهای جانبی را بهصورت مطمئن تأمین کند. تغدیه بردهای DDR3,DDR4 باید به گونه ی باشد که کوچک ترین نوسانی نداشته باشد. نویز در ولتاژ ورودی ممکن است تاثیرات چندین برابری در خروجی مدار داشته باشد. به همین دلیل در طراحی های فرکانس بالا این مرحله جز مهم ترین مراحل میباشد.
این خدمات شامل:
- طراحی رگولاتور و مبدل تغذیه
- انتخاب خازنهای مناسب
- طراحی مسیرهای تغذیه و زمین
- قراردادن خازنهای بایپس در محل مناسب
- کاهش نویز تغذیه
- بررسی افت ولتاژ و جریان مصرفی
مقدار ولتاژ و ساختار تغذیه، بر اساس نوع حافظه، پردازنده و دیتاشیت قطعات انتخاب میشود.
۶. بررسی قوانین طراحی و آمادهسازی تولید
پس از پایان طراحی، برد از نظر خطاهای الکتریکی و ظاهری بررسی میشود تا فایلها برای ساخت آماده فایل.
فایلهای قابل آمادهسازی شامل:
- فایلهای Gerber
- فایل NC Drill
- فایل Pick and Place
- فایل Assembly Drawing
- فایل شماتیک
- فایل BOM
- نقشه ابعادی و مکانیکی برد
۷. ساخت نمونه اولیه و تست برد
در صورت نیاز، پس از طراحی میتوان نمونه اولیه برد را تولید و مونتاژ کرد. سپس عملکرد تغذیه، حافظه، کلاک و ارتباط پردازنده با RAM مورد بررسی قرار میگیرد. بررسی صحت عملکرد مدارت فرکانس بالا نیاز به تجهیزات خاص محابراتی و فرکانس بالا دارد و با ابزارهای معمولی امکان نمایش سیگنال ها فرکانس بالا وجود ندارد.
مراحل تست میتواند شامل موارد زیر باشد:
- بررسی اتصال کوتاه و بازبودن مسیرها
- تست ولتاژهای تغذیه
- بررسی سیگنال کلاک و ریست
- تست راهاندازی حافظه
- بررسی ارتباط پردازنده و RAM
- عیبیابی سختافزاری
- اصلاح طراحی در صورت نیاز
تفاوت طراحی DDR3 و DDR4 چیست؟
DDR4 نسبت به DDR3 معمولاً به طراحی دقیقتر در زمینه مسیرهای پرسرعت، تغذیه، جانمایی و زمانبندی سیگنالها نیاز دارد. البته پیچیدگی نهایی پروژه به نوع پردازنده، کنترلر حافظه، تعداد تراشهها، فرکانس کاری، تعداد لایههای برد و محدودیتهای مکانیکی بستگی دارد. به همین دلیل، طراحی هر برد DDR3 یا DDR4 باید بر اساس دیتاشیت قطعات و دستورالعملهای طراحی سازنده انجام شود.
چرا طراحی برد DDR را به متخصص بسپاریم؟
طراحی بردهای حافظه پرسرعت بدون رعایت اصول فنی ممکن است باعث بروز مشکلاتی شود.
- خطاهای تصادفی در خواندن و نوشتن دادهها ایجاد شود.
- فایلها یا اطلاعات داخل حافظه خراب شوند.
- بهدلیل اختلاف طول مسیرها، خطاهای Timing و ناپایداری به وجود آید.
- انعکاس و نویز در خطوط باعث کاهش کیفیت سیگنال شود.
- ولتاژ نامناسب یا دکوپلینگ ضعیف موجب ریست و عملکرد ناپایدار شود.
- برد فقط در بعضی دماها یا فرکانسهای پایین کار کند.
- مصرف توان و تداخل الکترومغناطیسی افزایش پیدا کند.
با بررسی دقیق شماتیک، PCB، تغذیه، مسیرهای کلاک و سیگنالهای داده، احتمال خطا در نمونه اولیه کاهش پیدا میکند و مسیر رسیدن پروژه به مرحله تولید سریعتر میشود.
روند اجرای پروژه طراحی برد DDR
مرحله اول: بررسی نیازمندیهای پروژه
اطلاعات مربوط به پردازنده، نوع حافظه، فرکانس کاری، ابعاد برد، تعداد لایهها و کاربرد نهایی بررسی میشود.
مرحله دوم: طراحی شماتیک
مدار حافظه، تغذیه و قطعات جانبی طراحی و پیش از ورود به مرحله PCB بررسی میشود.
مرحله سوم: جانمایی قطعات
پردازنده، حافظهها و قطعات حساس در مناسبترین محل برد قرار میگیرند.
مرحله چهارم: طراحی مسیرها
مسیرهای داده، آدرس، فرمان، کلاک، تغذیه و زمین با رعایت اصول طراحی بردهای پرسرعت ترسیم میشوند.
مرحله پنجم: بررسی نهایی و تهیه فایلها
خطاهای طراحی بررسی و فایلهای لازم برای ساخت و مونتاژ آماده میشوند.
مرحله ششم: نمونهسازی و تست
در صورت درخواست، نمونه اولیه ساخته و عملکرد آن بررسی میشود.
