طراحی مدار و شبیه‌سازی الکترونیکی

از ایده تا مدار قابل ساخت و قابل اطمینان

هر محصول الکترونیکی موفق، پیش از رسیدن به مرحله ساخت برد، به یک طراحی دقیق و اصولی نیاز دارد. طراحی مدار فقط اتصال چند قطعه به یکدیگر نیست؛ بلکه فرآیندی مهندسی برای انتخاب قطعات مناسب، تحلیل عملکرد، پیش‌بینی خطاها و اطمینان از پایداری محصول در شرایط واقعی است.

در Electronex خدمات طراحی مدار الکترونیکی و شبیه‌سازی برای پروژه‌های صنعتی، کنترلی، Embedded، اندازه‌گیری و محصولات هوشمند ارائه می‌شود. از بررسی ایده و نیازمندی‌های اولیه تا طراحی شماتیک، انتخاب قطعات، تحلیل مدار و آماده‌سازی برای ساخت، تمام مراحل با نگاه فنی و متناسب با نیاز پروژه انجام می‌شود.

اگر یک ایده اولیه دارید، نمونه‌ای از محصول موردنظر در اختیار دارید یا می‌خواهید مدار فعلی خود را اصلاح کنید، طراحی مهندسی‌شده مدار می‌تواند اولین قدم برای رسیدن به یک محصول پایدار و قابل تولید باشد.

برای تغییر این متن بر روی دکمه ویرایش کلیک کنید. لورم ایپسوم متن ساختگی با تولید سادگی نامفهوم از صنعت چاپ و با استفاده از طراحان گرافیک است.

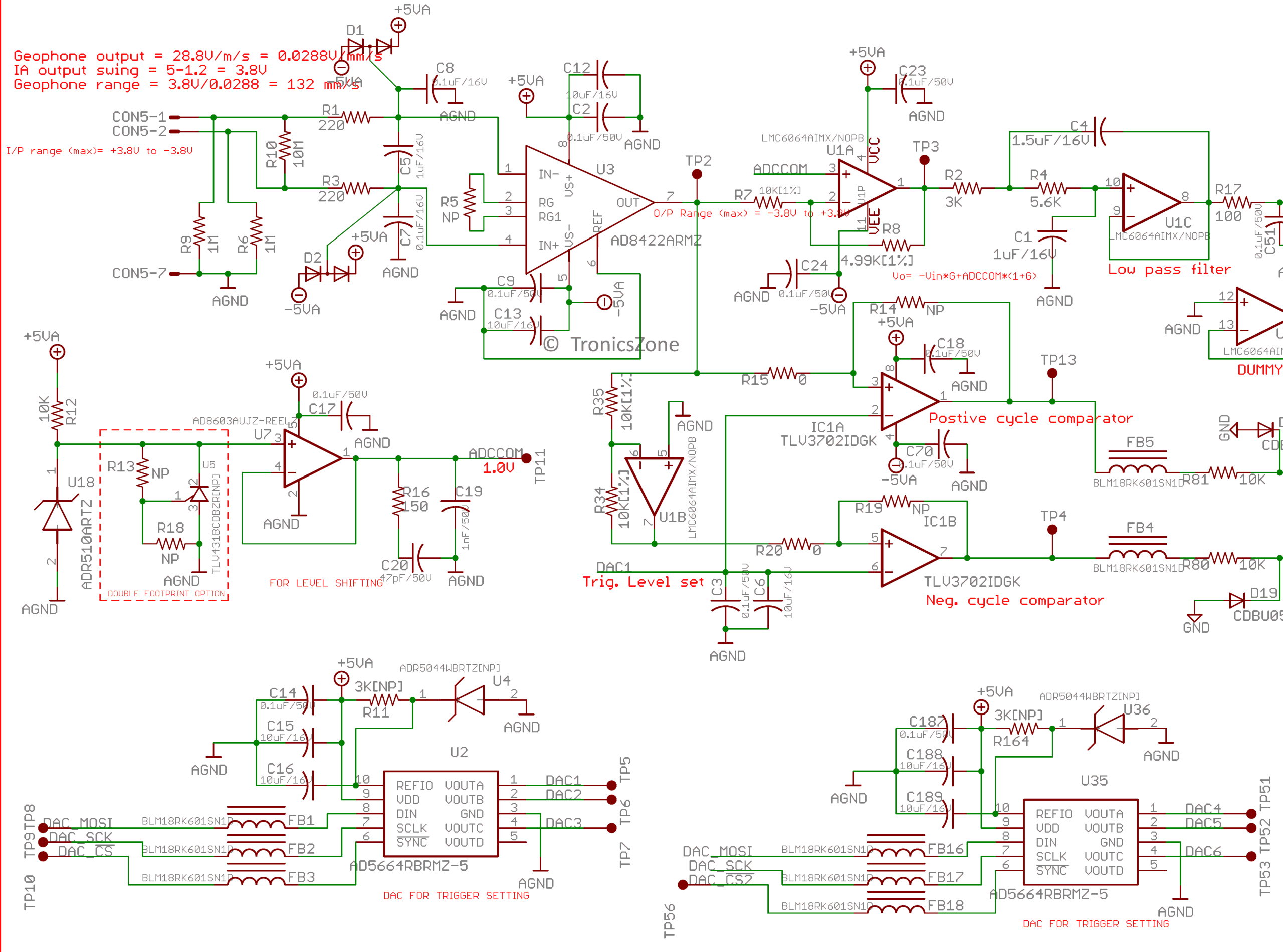

Circuit design tips scaled

طراحی مدار الکترونیکی چیست؟

طراحی مدار الکترونیکی فرآیندی است که در آن عملکرد مورد انتظار محصول به یک ساختار الکتریکی مشخص تبدیل می‌شود. در این مرحله مشخص می‌شود که مدار به چه بخش‌هایی نیاز دارد، چه قطعاتی باید استفاده شوند، تغذیه مدار چگونه تأمین شود و ارتباط میان اجزای مختلف چگونه برقرار شود.

یک مدار الکترونیکی ممکن است شامل بخش‌های مختلفی مانند منبع تغذیه، میکروکنترلر، سنسورها، نمایشگر، درایور رله یا موتور، ماژول‌های ارتباطی، حافظه، مدارهای حفاظتی و کانکتورهای ورودی و خروجی باشد. انتخاب و اتصال درست این بخش‌ها، تأثیر مستقیمی بر عملکرد، قیمت، عمر و قابلیت تعمیر محصول نهایی دارد.

در طراحی اصولی، تنها عملکرد اولیه مدار مهم نیست. مواردی مانند نویز، گرما، افت ولتاژ، تلرانس قطعات، تأمین‌پذیری قطعات و شرایط کاری محصول نیز از ابتدا بررسی می‌شوند.

طراحی مدار بر اساس نیاز واقعی پروژه

هر پروژه الکترونیکی محدودیت‌ها و نیازمندی‌های خاص خود را دارد. برای مثال، مداری که در یک محیط صنعتی استفاده می‌شود باید در برابر نویز، نوسان برق و شرایط محیطی مقاومت مناسبی داشته باشد. در مقابل، یک محصول باتری‌خور به مصرف توان پایین و مدیریت انرژی دقیق نیاز دارد.

در Electronex، فرآیند طراحی مدار با بررسی نیازهای پروژه آغاز می‌شود. مواردی مانند نوع عملکرد محصول، ولتاژ تغذیه، ورودی‌ها و خروجی‌ها، ابعاد، دقت موردنیاز، نوع ارتباطات، هزینه هدف و روش تولید بررسی می‌شوند. سپس ساختار مدار و قطعات اصلی انتخاب شده و طراحی شماتیک آغاز می‌شود. این رویکرد کمک می‌کند مدار نهایی فقط در حالت آزمایشگاهی کار نکند، بلکه برای استفاده واقعی، نمونه‌سازی و تولید نیز آماده باشد.

طراحی مدار
Bg 9

خدمات طراحی مدار الکترونیکی

خدمات طراحی مدار در Electronex می‌تواند شامل بخش‌های زیر باشد:

  • طراحی شماتیک باشد:

  • طراحی شماتیک مدارهای الکترونیکی

  • انتخاب در بازار

  • طراحی مدارهای تغذیه، رگولاتور و محافظت ورودی

  • طراحی مدارهای مبتنی بر میکروکنترلرهای ARM و STM32

  • طراحی مدار سنسورها، اندازه‌گیری و دریافت داده

  • طراحی مدارهای رله، درایور موتور و کنترل توان

  • طراحی رابط‌های ارتباطی UART، SPI، I2C، RS-485، CAN، USB و Ethernet

  • طراحی مدار برای ماژول‌های GSM، GPS، Wi-Fi و Bluetooth

  • بررسی و اصلاح شماتیک‌های موجود

  • آماده‌سازی مدار برای ورود به مرحله طراحی برد و تولید

پس از تکمیل شماتیک، پروژه می‌تواند وارد مرحله طراحی برد و طراحی PCB شود تا مدار طراحی‌شده به یک برد فیزیکی قابل ساخت تبدیل شود.

شبیه‌سازی مدار پیش از ساخت

شبیه‌سازی یکی از مهم‌ترین مراحل در توسعه مدارهای الکترونیکی است. در فرآیند شبیه‌سازی، رفتار بخش‌های مختلف مدار پیش از ساخت نمونه فیزیکی بررسی می‌شود. این کار می‌تواند احتمال خطا، هزینه دوباره‌ محصول ن زمان رسیدن به محصول نهایی را کاهش دهد.

در شبیه‌سازی مدار، پارامترهایی مانند ولتاژ، جریان، توان، پاسخ زمانی، شکل موج سیگنال، عملکرد فیلترها، رفتار مدار در شرایط مختلف و تأثیر تغییر مقادیر قطعات بررسی می‌شوند.

البته شبیه‌سازی جای تست عملی روی برد واقعی را به‌طور کامل نمی‌گیرد؛ زیرا شرایط واقعی مانند نویز محیط، کیفیت قطعات، مسیرهای PCB و نحوه مونتاژ نیز بر عملکرد محصول اثر دارند. با این حال، شبیه‌سازی یک مرحله ارزشمند برای شناسایی ایرادهای طراحی پیش از ساخت نمونه اولیه است.

29260 1576750552

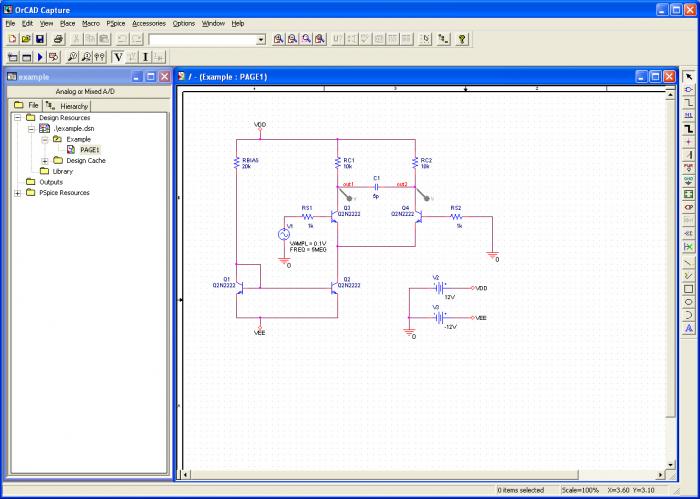

شبیه‌سازی مدار با PSpice و نرم‌افزارهای تخصصی

بسته به نوع پروژه، شبیه‌سازی مدار می‌تواند با ابزارهایی مانند PSpice و سایر نرم‌افزارهای تحلیل مدار انجام شود. این ابزارها امکان بررسی عملکرد مدارهای آنالوگ، دیجیتال، تغذیه، تقویت‌کننده، فیلتر، سوئیچینگ و مدارهای کنترلی را فراهم می‌کنند. در پروژه‌هایی مانند منابع تغذیه، تقویت‌کننده‌ها، مدارهای سنسور، فیلترهای آنالوگ، درایترهای آنالوگ، درایورهای قدرت و مدارهای حفاظتی، از ساخت، مشکلات احتمالی را مشخص کند. برای مثال می‌توان جریان قطعات، ولتاژ خروجی، میزان ریپل، پاسخ مدار به تغییر بار یا رفتار آن هنگام روشن شدن را بررسی کرد. هدف از شبیه‌سازی، رسیدن به مداری است که قبل از ورود به مرحله ساخت، از نظر عملکرد پایه تا حد زیادی ارزیابی و بهینه شده باشد.

طراحی مدارهای مبتنی بر STM32 و ARM

بخش مهمی از خدمات طراحی مدار الکترونیکی، مربوط به مدارهای مبتنی بر میکروکنترلر است. در این پروژه‌ها، انتخاب میکروکنترلر مناسب تنها یک بخش از کار است؛ مدار تغذیه، کریستال، ریست، پروگرام، دیباگ، حفاظت ورودی‌ها و رابط‌های ارتباطی نیز باید به‌درستی طراحی شوند.

در طراحی مدارهای STM32 و ARM، منابع سخت‌افزاری موردنیاز پروژه مانند ADC، PWM، تایمر، UART، SPI، I2C، CAN و Ethernet از ابتدا بررسی Ethernet از ابتدا بررسی می‌شوند. این هماهنگی باعث می‌شود طراحی سخت‌های نرم‌افزار و برنامه نویسی STM32 سازگار باشد.

همچنین در صورت نیاز، توسعه Firmware و برنامه نویسی ARM می‌تواند در کنار طراحی مدار انجام شود تا عملکرد سخت‌افزار و نرم‌افزار از ابتدا به‌صورت هماهنگ پیش برود.

Images 1
Power supply3 1024x536

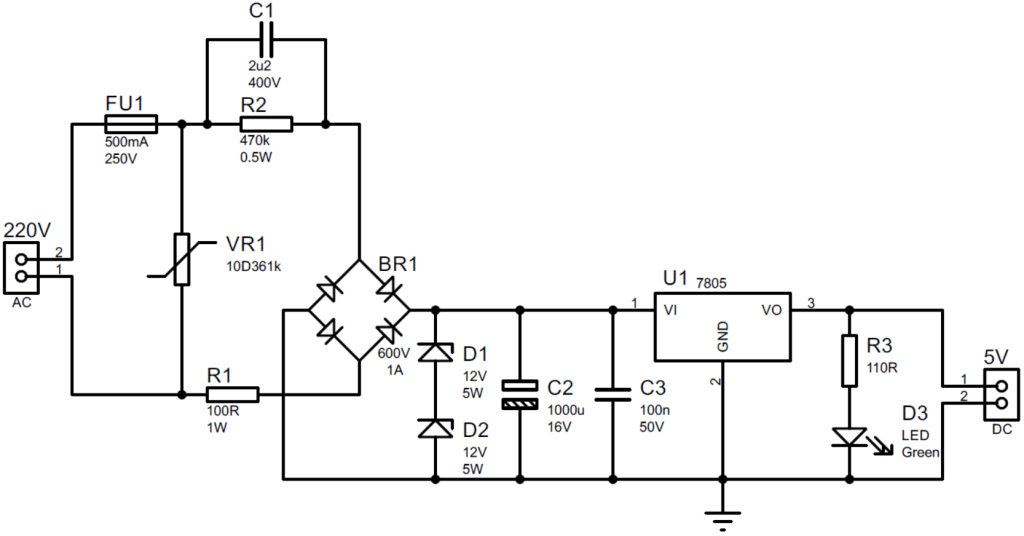

طراحی مدارهای تغذیه و حفاظت

بخش تغذیه یکی از حساس‌ترین قسمت‌های هر محصول الکترونیکی است. انتخاب نادرست رگولاتور، طراحی ضعیف حفاظت ورودی یا در نظر نگرفتن جریان مصرفی می‌تواند باعث داغ‌شدن قطعات، ریست ناگهانی میکروکنترلر، نویز در سنسورها یا حتی آسیب‌دیدن مدار شود.

در طراحی مدار تغذیه، مواردی مانند ولتاژ ورودی، جریان موردنیاز، راندمان، ریپل خروجی، حفاظت در برابر اتصال معکوس، اضافه‌جریان، اضافه‌ولتاژ و تخلیه الکترواستاتیکی بررسی می‌شوند.

برای تجهیزات صنعتی نیز حفاظت در برابر نوسان.

برای تجهیزات صنعتی نیز حفاظت در برابر نوسان برق، نویزهای محیطی صحیح این بخش، پایداری کل سیستم را به شکل قابل توجهی افزایش می‌دهد.

از طراحی شماتیک تا طراحی برد و طراحی PCB

شماتیک مدار، نقشه منطقی عملکرد سیستم است؛ اما برای ساخت محصول، این شماتیک باید به یک برد فیزیکی تبدیل شود. پس از تأیید طراحی مدار، مرحله طراحی برد الکترونیکی و PCB Layout آغاز می‌شود.

در این مرحله، قطعات روی برد جانمایی شده و مسیرهای ارتباطی بین آن‌ها طراحی می‌شوند. مواردی مانند عرض مسیرها، طراحی زمین، فاصله قطعات، مدیریت گرما، مسیرهای جریان بالا، سیگنال‌های حساس و قابلیت مونتاژ باید با دقت در نظر گرفته شوند.

برای ادامه مسیر می‌توانید خدمات تخصصی طراحی برد و طراحی PCB را مشاهده کنید. این لینک‌دهی داخلی علاوه بر کمک به کاربر، ارتباط موضوعی صفحات سایت را برای موتورهای جست‌وجو نیز تقویت می‌کند.

طراحی شماتیک و طراحی pcb
