خدمات طراحی PCB و طراحی برد الکترونیکی
طراحی برد و طراحی PCB، با یک طراحی دقیق و اصولی آغاز میشود. یک برد الکترونیکی فقط مجموعهای از قطعات و مسیرهای مسی نیست؛ بلکه قلب محصول شماست و کیفیت طراحی آن مستقیماً بر عملکرد، پایداری، طول عمر و هزینه نهایی محصول تأثیر میگذارد.
در Electronex، خدمات طراحی برد و طراحی PCB را با رویکردی مهندسی و متناسب با نیاز واقعی پروژه انجام میدهیم. از بررسی ایده اولیه و طراحی شماتیک تا جانمایی قطعات، مسیربندی، آمادهسازی فایلهای تولید و ساخت نمونه اولیه، تمام مراحل با دقت و توجه به جزئیات فنی انجامگاهی را بهاگر قصد ساخت یک محصول جدید را دارید، میخواهید یک نمونه آزمایشگاهی را به محصولی قابل تولید تبدیل کنید یا به دنبال اصلاح و بهینهسازی یک برد موجود هستید، تیم Electronex میتواند در مسیر توسعه محصول همراه شما باشد.

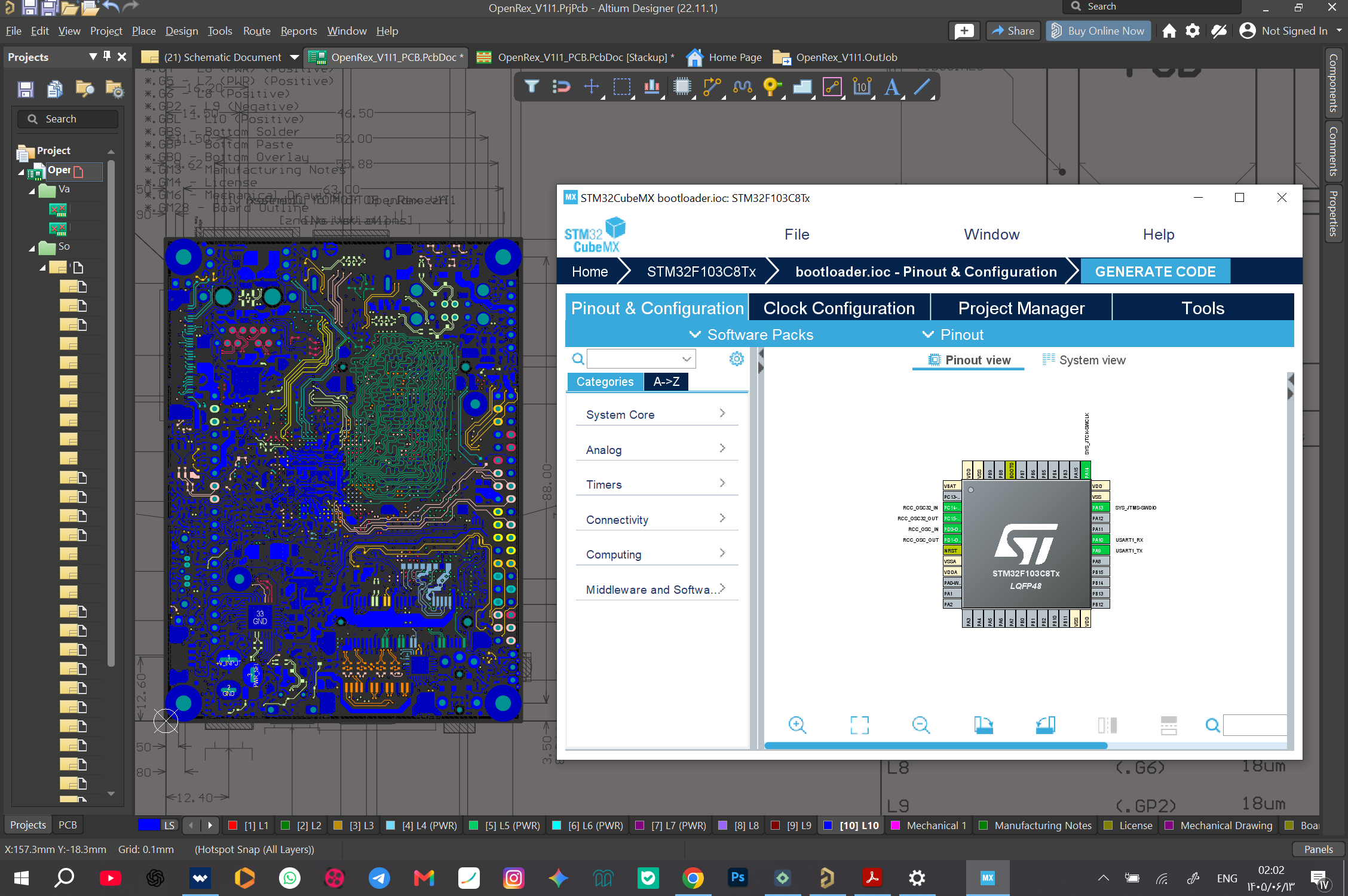

طراحی بردهای مبتنی بر STM۳۲ و ARM
یکی از حوزههای تخصصی Electronex، طراحی بردهای مبتنی بر STM۳۲، ARM و سایر میکروکنترلرهاست. این نوع بردها علاوه بر طراحی صحیح بخش اصلی مدار، به طراحی دقیق مدار تغذیه، کلاک، ریست، پروگرام، دیباگ و رابطهای ارتباطی نیاز دارند.
در یک طراحی PCB مبتنی بر STM۳۲، محل قرارگیری میکروکنترلر، خازنهای تغذیه، کریستال، کانکتور پروگرام و مسیرهای ارتباطی باید با دقت انتخاب شود. همچنین برای ارتباط با تجهیزات جانبی میتوان از رابطهایی مانند UART، SPI، I²C، CAN، USB، RS-۴۸۵ و Ethernet استفاده کرد.
با توجه به نیاز پروژه، طراحی سختافزار میتواند در کنار برنامهنویسی میکروکنترلر، تست عملکرد و آمادهسازی نمونه اولیه انجام شود. این هماهنگی میان سختافزار و نرمافزار، احتمال خطا در مراحل بعدی توسعه را کاهش میدهد و روند رسیدن به محصول نهایی را سریعتر میکند.
نکات مهم در طراحی PCB
PCB مخفف Printed Circuit Board به معنی «برد مدار چاپی» است. PCB صفحهای معمولاً از جنس فایبرگلاس است که روی آن مسیرهای مسی، قطعات الکترونیکی و سوراخهای اتصال قرار میگیرند. این برد وظیفه دارد قطعات مدار را بهصورت منظم و الکتریکی به یکدیگر متصل کند.
در مدارهای ساده ممکن است قطعات با سیم به هم وصل شوند؛ اما در مدارهای حرفهای مانند بردهای STM32، Arduino، تجهیزات صنعتی، منابع تغذیه و سیستمهای مخابراتی، استفاده از PCB باعث میشود

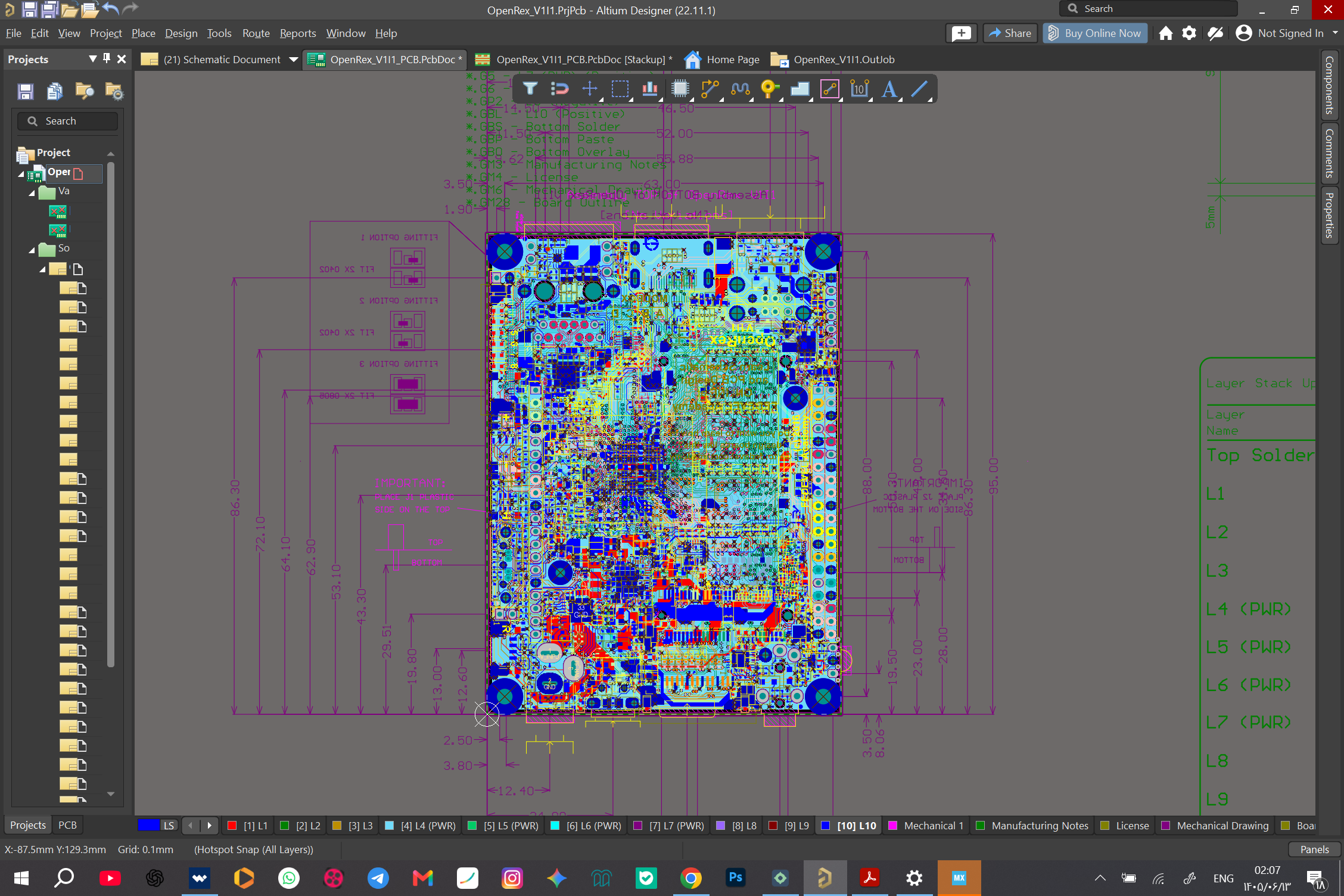

طراحی PCB فقط کشیدن مسیر بین قطعات نیست؛ بلکه باید چیدمان قطعات، کیفیت سیگنال، تغذیه، نویز، قابلیت تولید و امکان تست برد همزمان در نظر گرفته شود. یک طراحی اصولی باعث افزایش عمر، پایداری و کاهش هزینه تولید محصول میشود.

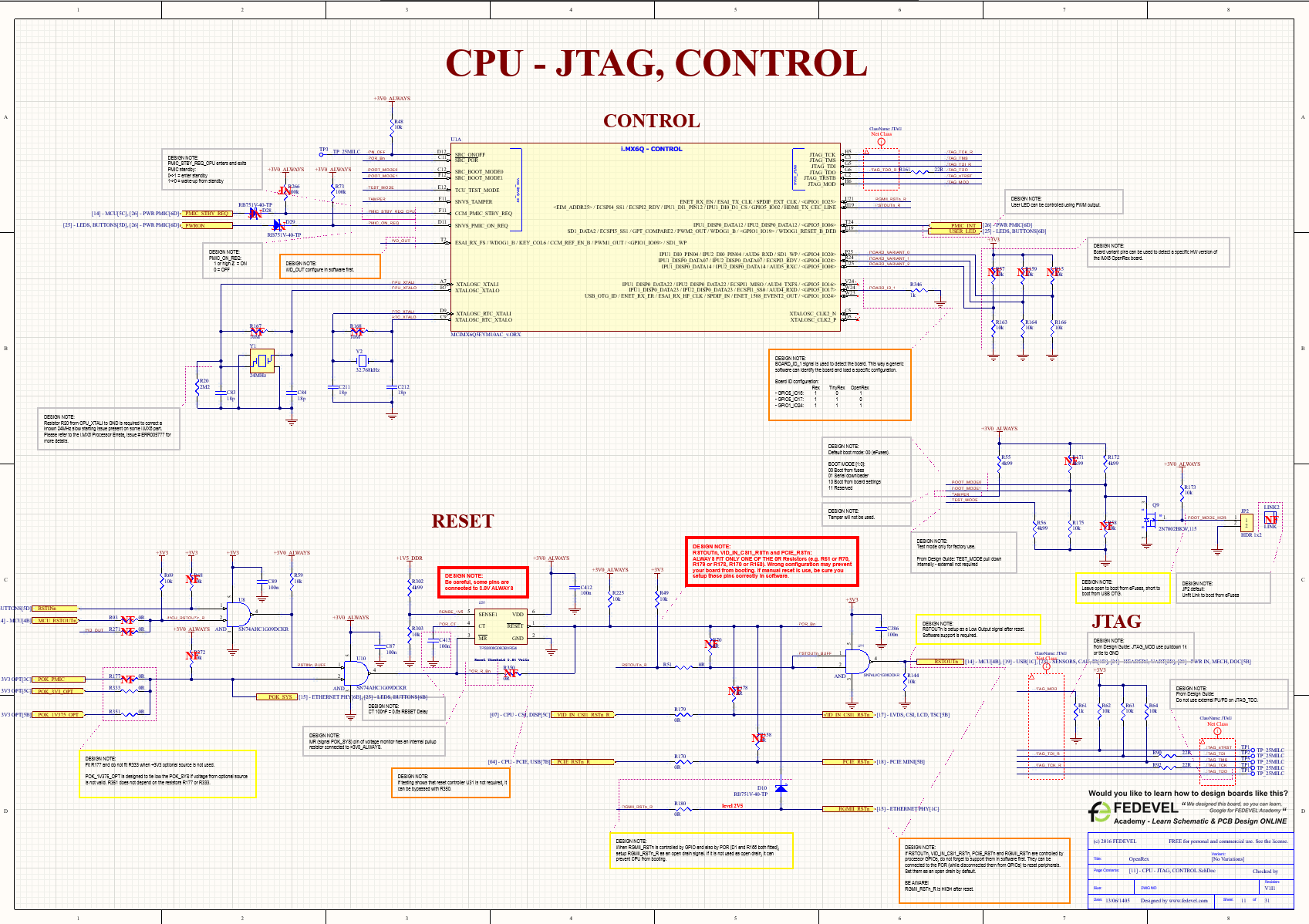

۱. بررسی دقیق شماتیک مدار
قبل از شروع طراحی PCB، باید شماتیک مدار بهطور کامل بررسی شود. اتصالات اشتباه، پایههای تغذیه، سیگنالهای ورودی و خروجی و قطعات محافظ باید کنترل شوند. شماتیک مهم ترین بخش طراحی برد یا طراحی PCB است. موارد مهم شامل:
- بررسی اتصال صحیح پایه قطعات
- کنترل پایههای تغذیه و زمین
- بررسی ورودی و خروجیها
- استفاده از مدارهای حفاظتی
- بررسی مقدار و نوع قطعات
- اجرای تست ERC در نرمافزار طراحی

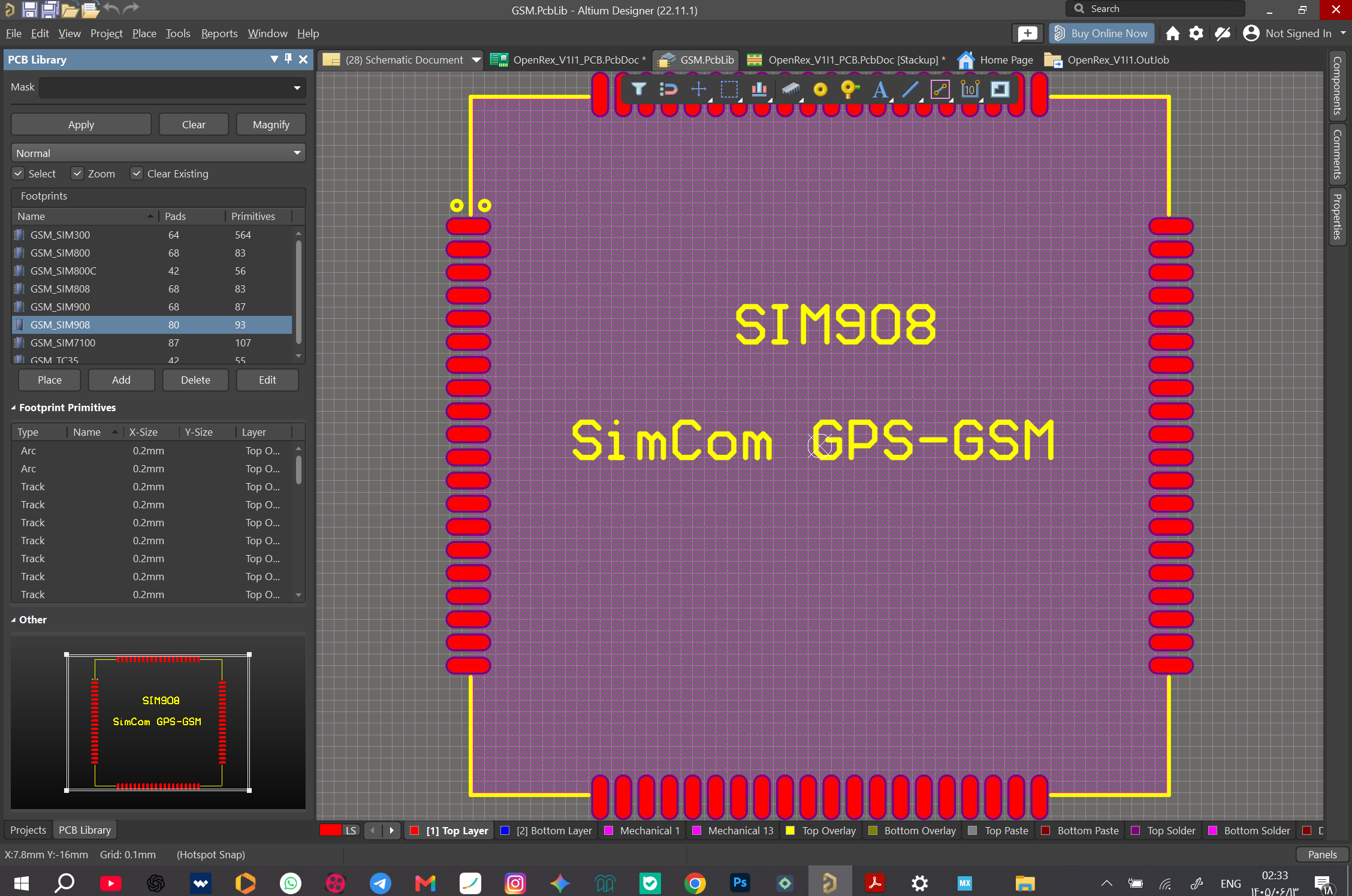

۲. انتخاب فوتپرینت مناسب قطعات
هر قطعه باید فوتپرینت مناسب و مطابق با ابعاد واقعی خود داشته باشد. اشتباه در فوتپرینت میتواند باعث شود قطعه روی برد نصب نشود یا پایههای آن بهدرستی متصل نشوند. اگر پکیج یکقطعه به درستی انتخاب نشود دیگر نمیتوان قطعه را روی برد مونتاژ کرد و در واقع برد fail خواهد بود. انتخاب فوت پرینت مناسب از اولویت ها است. کتاب خانه های زیادی وجود دارد و سایت snap eda نیز از بهترین سایتها در این زمینه است. در هر فوت پرینت موارد زیر باید بررسی شود:
- فاصله پایهها
- ابعاد قطعه
- اندازه پدها
- جهت قرارگیری قطعه
- امکان مونتاژ دستی یا ماشینی
- وجود علائم قطبیت قطعات

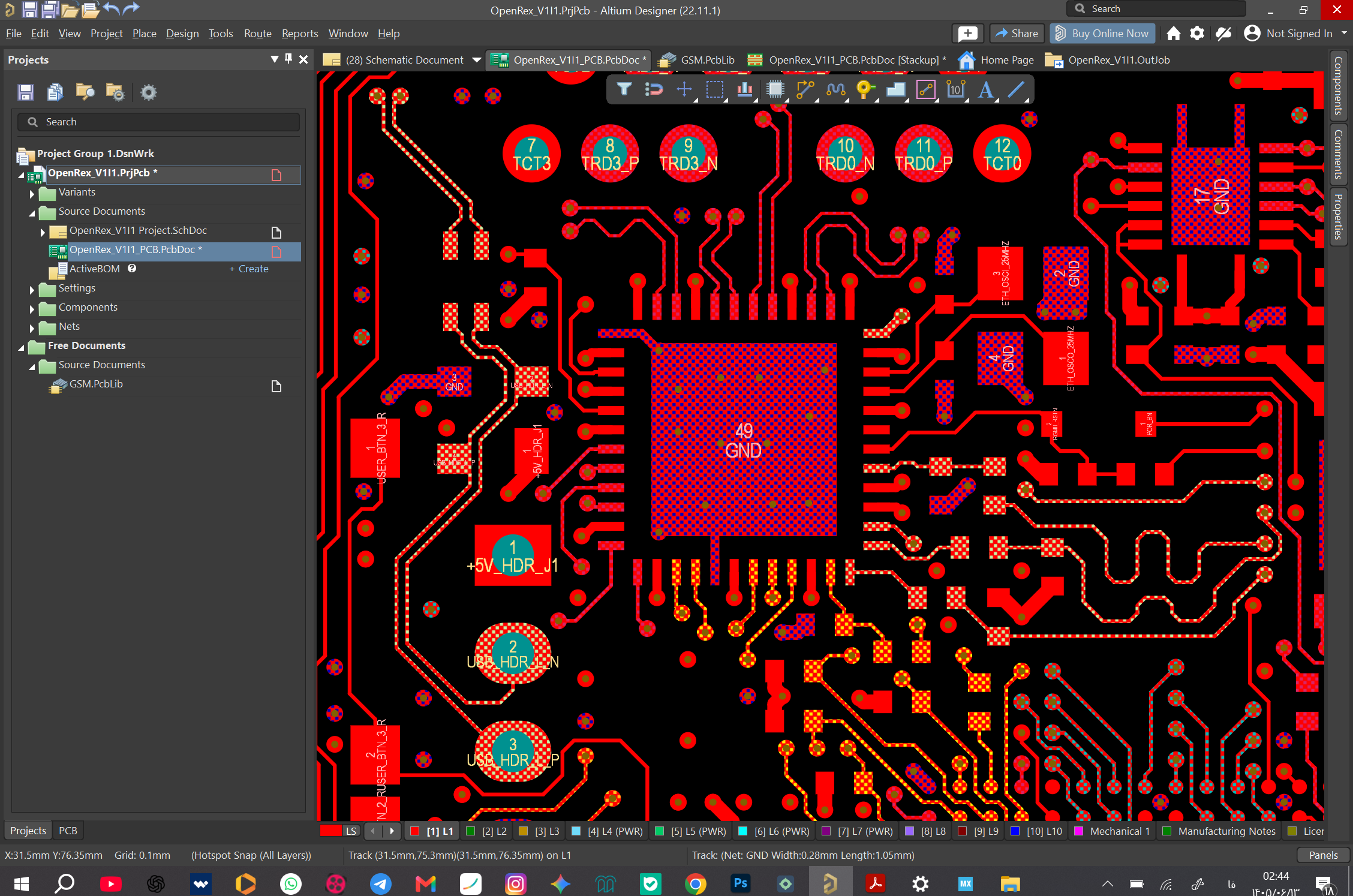

۳. جانمایی اصولی قطعات
نحوه قرارگیری قطعات تأثیر زیادی بر عملکرد برد دارد. قطعات باید بر اساس عملکرد، مسیر سیگنال، گرما و دسترسی برای تعمیر روی برد قرار بگیرند. برای مثال در یک طراحی استاندارد کانکور ه و منابع تغذیه باید در کناره ها باشند و خازن های تغذیه باید در نزدیک مکان ممکن نسبت به تغذیه باشند، تا حد امکان ایسی main یا میکرو نیز در مرکز باشد.
اصول مهم جانمایی:
- قرار دادن قطعات مرتبط در کنار یکدیگر
- نزدیکبودن خازنهای بایپس به پایه تغذیه آیسی
- قرار دادن کانکتورها در لبه مناسب برد
- دور نگهداشتن قطعات حساس از منابع نویز
- ایجاد فضای کافی برای مونتاژ و تعمیر
- توجه به ارتفاع قطعات و محدودیت محفظه
۴. کوتاه و مستقیمبودن مسیرها
مسیرهای مهم باید تا حد امکان کوتاه، مستقیم و بدون پیچوخمهای غیرضروری طراحی شوند. مسیر طولانی میتواند باعث افزایش نویز، افت کیفیت سیگنال و تأخیر در انتقال اطلاعات شود. مسیرهای پرسرعت باید تا حد امکان کوتاه و مستقیم باشند و از پیچ و تاب خوردن زیاد و هم چنین استفاده از via در مسیر این سیگنال ها ممکن است مشکلات بسیار جدی ایجاد نماید. این موضوع در مسیرهای زیر اهمیت بیشتری دارد:
- کلاک
- داده
- تغذیه
- سیگنالهای آنالوگ
- USB
- Ethernet
- DDR3 و DDR4

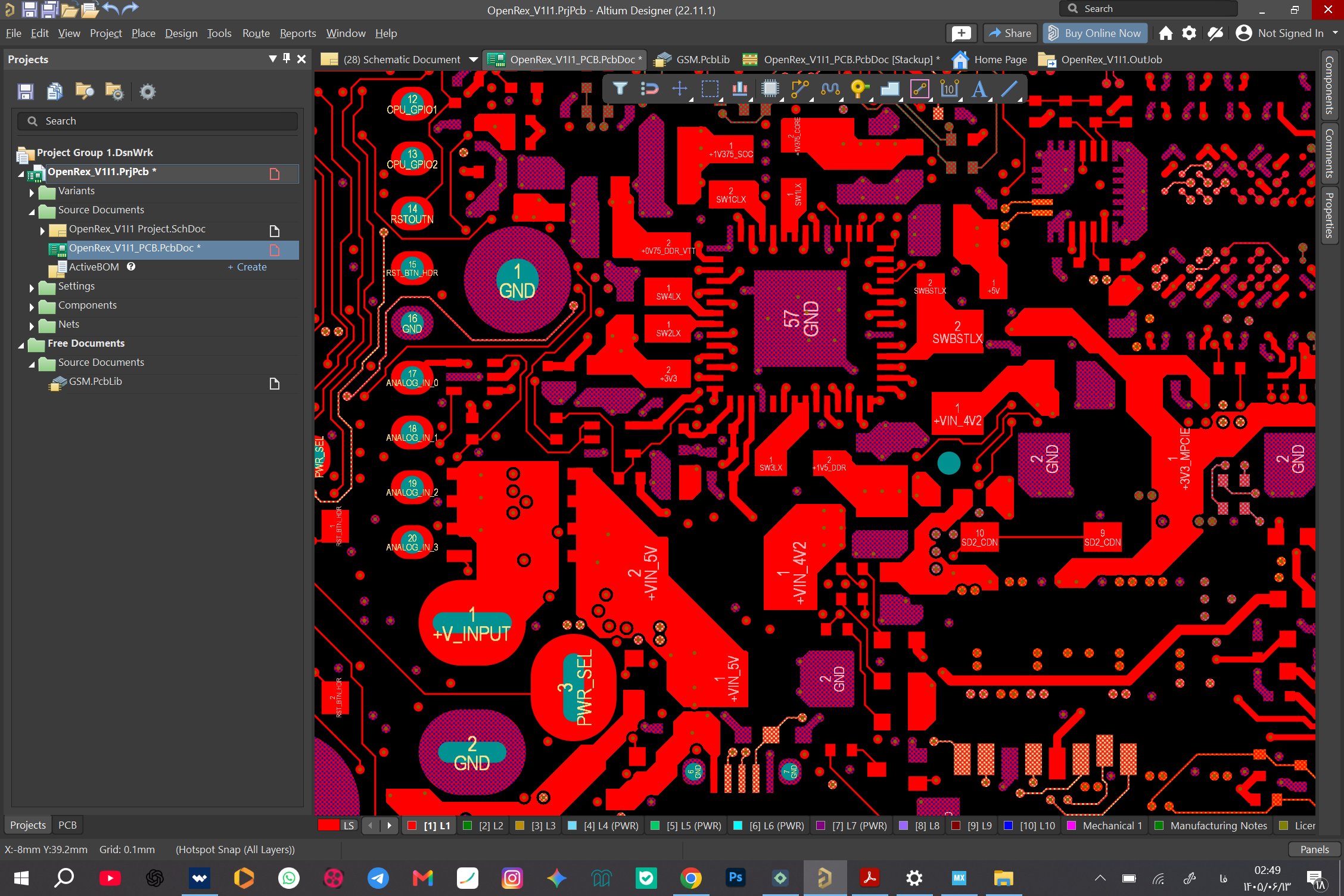

۵. رعایت عرض مناسب مسیرها
عرض مسیر باید بر اساس مقدار جریان عبوری، ضخامت مس، دمای کاری و نوع کاربرد انتخاب شود. مسیرهای تغذیه و جریان بالا معمولاً به عرض بیشتری نسبت به مسیرهای سیگنال نیاز دارند. عرض ترک ها ارتباط مستقم و تنگاتنگی با امپدانس دارند و برای کنترل امپدانس باید به عرض ترک ها توجه شود و برای سیگنال های پرسرعت این موضوع بسیار مهم است.
در طراحی باید به این موارد توجه شود:
- مقدار جریان مسیر
- افت ولتاژ
- دمای کاری برد
- ضخامت مس PCB
- حداقل عرض قابل تولید توسط سازنده
۶. طراحی صحیح مسیرهای تغذیه و زمین
مسیر تغذیه در طراحی PCB باید تا حد امکان کوتاه، مستقیم و پهن طراحی شود تا افت ولتاژ و نویز کاهش پیدا کند. عرض مسیر را بر اساس مقدار جریان، ضخامت مس و افزایش دمای مجاز انتخاب کنید؛ مسیرهای جریان بالا بهتر است با پلیگان یا لایه مسی پهن اجرا شوند.مسیر زمین (GND) باید کمامپدانس باشد و در صورت امکان از صفحهی یکپارچهی زمین استفاده شود. خازنهای بایپس و دیکاپلینگ نیز باید بسیار نزدیک پایههای تغذیهی آیسی قرار بگیرند. همچنین مسیرهای تغذیهی بخشهای نویزی مانند موتور و رگولاتور را از سیگنالهای حساس و آنالوگ جدا نگه دارید.
- استفاده از صفحه زمین مناسب
- کوتاهکردن مسیر تغذیه قطعات حساس
- قرار دادن خازنهای بایپس نزدیک آیسی
- جداکردن بخشهای پرنویز از بخشهای حساس
- جلوگیری از عبور مسیرهای حساس از نواحی نامناسب زمین
- استفاده از مسیر یا صفحه مناسب برای جریانهای بالا
۷. کاهش نویز و تداخل الکترومغناطیسی
برای کاهش نویز و تداخل الکترومغناطیسی در PCB، مسیرهای سیگنال باید تا حد امکان کوتاه و مستقیم طراحی شوند. وجود یک صفحهی زمین پیوسته و کمامپدانس باعث کاهش حلقههای جریان و جلوگیری از انتشار نویز میشود. مسیرهای پرسرعت، کلاک و سیگنالهای سوئیچینگ را از بخشهای آنالوگ و حساس دور نگه دارید.خازنهای بایپس و دیکاپلینگ باید نزدیک پایههای تغذیهی آیسیها قرار بگیرند تا نویز فرکانس بالا را حذف کنند. همچنین بهتر است مسیرهای قدرت، موتور و رله از مسیرهای سیگنال ضعیف جدا باشند. در صورت نیاز میتوان از گارد گراند، فیلتر EMI، فریتبید و شیلدینگ نیز برای کاهش تداخل استفاده کرد.
- استفاده از صفحه زمین یکپارچه
- کوتاهکردن مسیرهای کلاک
- فاصلهدادن مسیرهای حساس از مسیرهای پرسرعت
- استفاده از خازنهای مناسب
- قرار دادن فیلتر در ورودی تغذیه
- کاهش حلقه جریان در مسیرهای حساس
- استفاده صحیح از Via و مسیر برگشت سیگنال
۸. رعایت کنترل امپدانس در بردهای پرسرعت
در بردهای پرسرعت، مسیرهای سیگنال باید با امپدانس مشخص و کنترلشده طراحی شوند تا بازتاب سیگنال، اعوجاج و خطاهای انتقال کاهش پیدا کند. مقدار امپدانس به عواملی مانند عرض مسیر، فاصلهی مسیر تا صفحهی زمین یا تغذیه، ضخامت مس و جنس دیالکتریک PCB بستگی دارد.
برای سیگنالهای تفاضلی مانند USB، Ethernet و LVDS، دو مسیر باید با فاصله، طول و امپدانس یکسان طراحی شوند. همچنین بهتر است مسیرهای پرسرعت کوتاه، مستقیم و بدون تغییرات ناگهانی بر اساس مشخصات تراویهی وایاها کاهش یابد. مقدار امپدانس باید بر اساس مشخصات تراشه و استاندارد مورد استفاده، با ابزارهای محاسباتی PCB یا نرمافزار طراحی بررسی و در صورت نیاز با مقاومت پایانی مناسب اصلاح شود.
کنترل امپدانس در این مدارها اهمیت زیادی دارد:
- DDR3 و DDR4
- USB پرسرعت
- Ethernet
- HDMI
- LVDS
- PCIe
- کلاکهای فرکانس بالا
مشخصات امپدانس باید بر اساس طراحی Stack-up برد و توانایی کارخانه PCB تعیین شود.
۹. تطبیق طول مسیرها
در برخی مدارهای پرسرعت، طول مسیر سیگنالها باید با یکدیگر هماهنگ باشد تا سیگنالها در زمان مناسب به مقصد برسند.در مدارهای پرسرعت، طول مسیرهای مرتبط باید تا حد امکان یکسان باشد تا سیگنالها با تأخیر زمانی متفاوت به مقصد نرسند. این موضوع بهویژه در مسیرهای تفاضلی، باسهای داده، حافظهها و رابطهایی مانند DDR، USB و Ethernet اهمیت دارد. برای تطبیق طول، مسیر کوتاهتر را با ایجاد خمهای مناسب و یکنواخت، مانند مسیر مارپیچی یا Meander، کمی طولانیتر میکنند. این خمها نباید بیش از حد فشرده باشند، زیرا فاصلهی کم بین بخشهای موازی میتواند باعث افزایش تداخل شود. همچنین در مسیرهای تفاضلی، علاوه بر برابر بودن طول دو مسیر، باید فاصله و امپدانس آنها نیز ثابت باقی بماند.
این نکته در طراحی موارد زیر بسیار مهم است:
- حافظه DDR3 و DDR4
- خطوط داده و کلاک
- باسهای پرسرعت
- رابطهای موازی
- سیگنالهای Differential Pair
تطبیق طول مسیرها به کاهش خطا و افزایش پایداری سیستم کمک میکند.
10.استفاده درست از Via
Via برای انتقال مسیر بین لایههای مختلف استفاده میشود؛ اما استفاده بیشازحد از آن میتواند باعث افزایش طول مسیر، ایجاد نویز و دشوارشدن تولید برد شود.ویا سوراخی متالیزه در PCB است که برای اتصال مسیرها بین لایههای مختلف برد استفاده میشود. استفاده از ویا باید تا حد امکان محدود و هدفمند باشد، زیرا هر ویا میتواند باعث افزایش مقاومت، اندوکتانس، افت سیگنال و ایجاد ناپیوستگی در امپدانس شود.در مسیرهای تغذیه و جریان بالا، از ویاهای متعدد یا ویا با قطر مناسب استفاده کنید تا ظرفیت عبور جریان افزایش یابد و داغشدن کاهش پیدا کند. برای سیگنالهای پرسرعت نیز بهتر است تعداد ویاها کم باشد و در کنار ویاهای سیگنال، ویاهای زمین قرار بگیرند تا مسیر بازگشت جریان حفظ شود. همچنین باید فاصلهی مناسب بین ویاها، پدها و سایر مسیرها مطابق قوانین طراحی سازندهی PCB رعایت شود.
در استفاده از Via باید توجه کرد:
- Viaها بیشازحد نزدیک به هم نباشند
- در مسیرهای پرسرعت تعداد Viaها کاهش یابد
- اندازه سوراخ و پد با توانایی کارخانه هماهنگ باشد
- برای جریانهای بالا از Viaهای مناسب و کافی استفاده شود
- اطراف Viaهای سیگنالهای حساس به مسیر زمین توجه شود

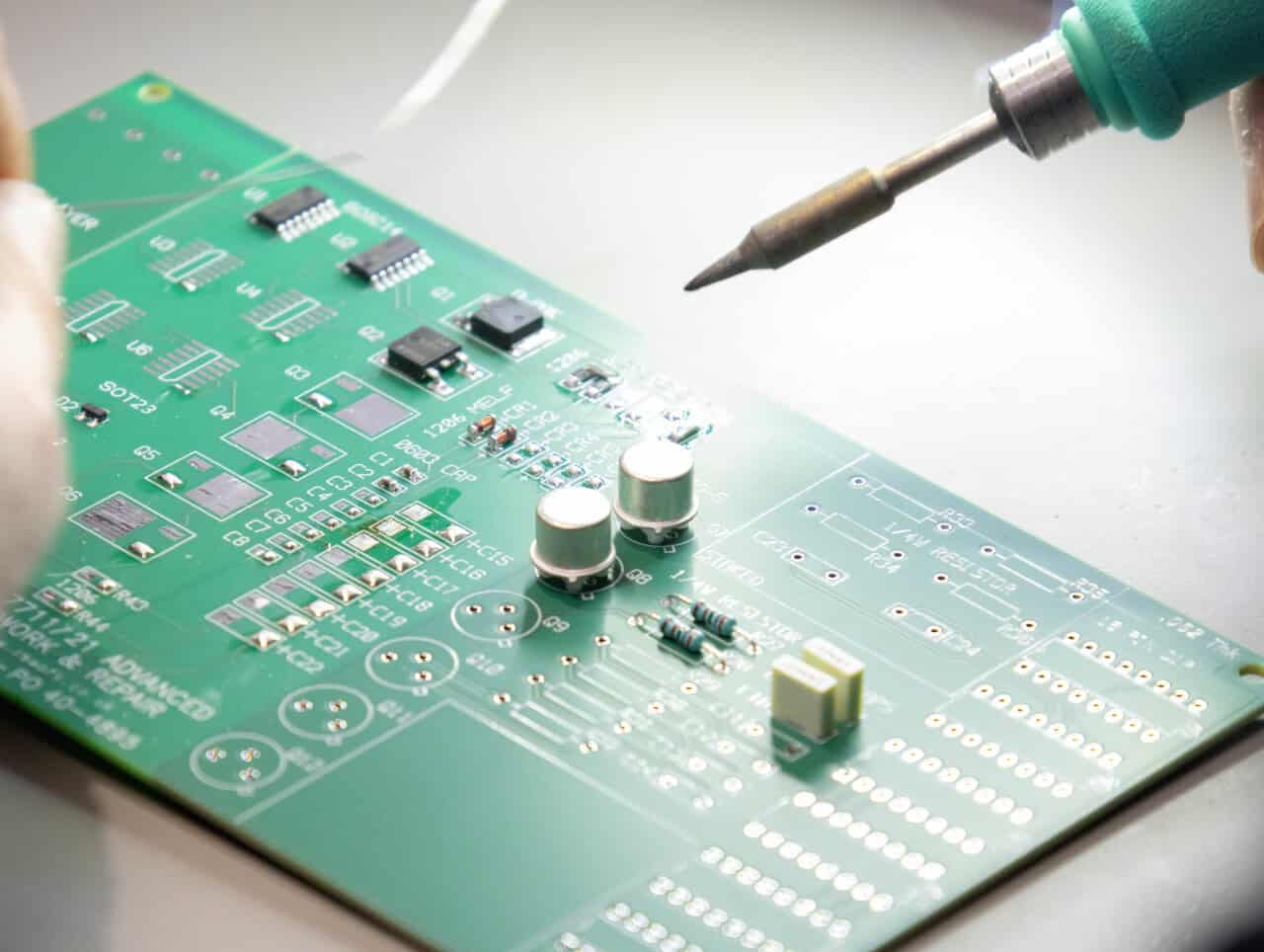

اصلاح و بهینهسازی بردهای موجود

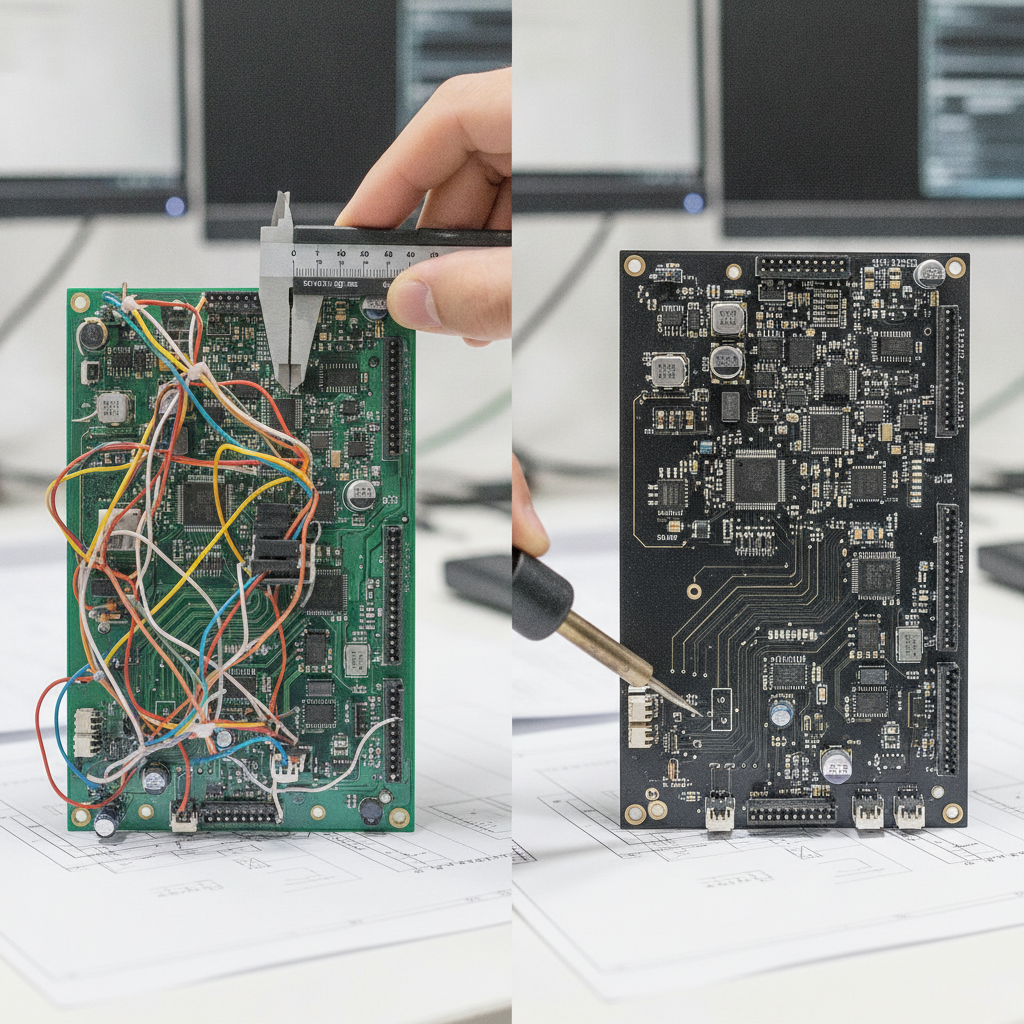

گاهی یک محصول الکترونیکی از نظر ایده و عملکرد مناسب است، اما برد آن با مشکلاتی مانند نویز، داغشدن قطعات، ریستشدن ناگهانی، کاهش پایداری یا دشواری در تولید مواجه میشود. در چنین شرایطی، اصلاح چند بخش از مدار یا بازطراحی کامل PCB میتواند عملکرد محصول را بهبود دهد.
در فرآیند بررسی برد موجود، شماتیک، جانمایی قطعات، مسیرهای تغذیه، طراحی زمین، فاصله مسیرها و بخشهای حساس مدار بررسی میشوند. در صورت نیاز، قطعات ناموجود جایگزین شده، تعداد لایهها بهینه میشود و ساختار برد برای مونتاژ و تولید آسانتر اصلاح خواهد شد.اگر فایل شماتیک یا PCB در اختیار ندارید، بررسی میتواند بر اساس تصاویر برد، نمونه فیزیکی و توضیحات عملکردی پروژه آغاز شود.
آمادهسازی فایلهای تولید و مونتاژ
پس از تکمیل طراحی و انجام بررسیهای نهایی، فایلهای موردنیاز برای ساخت و مونتاژ برد آماده میشوند. این فایلها بسته به نیاز پروژه میتوانند شامل Gerber، فایل سوراخکاری، فهرست قطعات، نقشه مونتاژ و فایلهای مربوط به دستگاههای مونتاژ باشند.
پیش از تحویل، طراحی از نظر اتصالهای الکتریکی، قوانین تولید، ابعاد مکانیکی، فاصله مسیرها، محل قطعات و قابلیت مونتاژ بررسی میشود. این کنترلها کمک میکنند خطاهای احتمالی پیش از سفارش PCB یا مونتاژ شناسایی شوند و هزینه دوبارهکاری کاهش پیدا کند.
چرا طراحی برد را به Electronex بسپاریم؟
یک طراحی حرفهای باید علاوه بر ظاهر منظم، از نظر فنی نیز قابل اعتماد و قابل توسعه باشد. ما در Electronex تلاش میکنیم هر پروژه را بر اساس نیاز واقعی آن تحلیل کنیم و راهکاری ارائه دهیم که در مراحل نمونهسازی و تولید با مشکل غیرضروری مواجه نشود.
در طول پروژه، مسائل مهمی مانند تأمین قطعات، هزینه ساخت، روش مونتاژ، امکان تست، شرایط کاری و توسعه نسخههای بعدی در نظر گرفته میشوند. این نگاه باعث میشود محصول نهایی فقط روی کاغذ یا در نرمافزار عملکرد مناسبی نداشته باشد، بلکه برای استفاده واقعی نیز آماده باشد.
مسیر اجرای پروژه طراحی برد
پروژه با دریافت اطلاعات اولیه و شناخت دقیق نیازمندیهای شما آغاز میشود. پس از بررسی عملکرد مورد انتظار، ابعاد، ورودیها، خروجیها و محدودیتهای فنی، ساختار پیشنهادی مدار ارائه خواهد شد.
در ادامه، شماتیک طراحی شده و پس از بررسی، جانمایی قطعات و مسیربندی PCB انجام میشود. در مرحله نهایی نیز فایلهای طراحی از نظر الکتریکی، مکانیکی و تولیدی کنترل شده و خروجیهای موردنیاز آماده میشوند.
در صورت نیاز، ساخت نمونه اولیه و تست عملکرد نیز میتواند بخشی از پروژه باشد. هدف این است که مسیر توسعه از ایده اولیه تا رسیدن به یک نمونه عملیاتی، شفاف و قابل مدیریت باشد.
هزینه طراحی برد و هزینه طراحی PCB
هزینه طراحی PCB به عواملی مانند پیچیدگی مدار، تعداد قطعات، تعداد لایهها، وجود سیگنالهای پرسرعت، مدارهای قدرت، محدودیتهای مکانیکی و نیاز به نمونهسازی بستگی دارد.برای دریافت برآورد دقیق، میتوانید اطلاعاتی مانند توضیح عملکرد محصول، تصاویر یا فایلهای اولیه، ابعاد تقریبی برد، تعداد ورودیها و خروجیها و زمانبندی موردنظر خود را ارسال کنید. پس از بررسی این اطلاعات، محدوده کار، زمان اجرا و هزینه تقریبی مشخص خواهد شد.
برای طراحی برد پروژه خود با ما در تماس باشید
اگر برای ساخت محصول الکترونیکی خود به یک تیم متخصص برای طراحی برد و طراحی PCB نیاز دارید، اطلاعات پروژهتان را برای ما ارسال کنید. حتی اگر هنوز شماتیک یا فایل طراحی ندارید، توضیح ایده و عملکرد موردنظر برای شروع بررسی کافی است. از طراحی مدار و PCB تا آمادهسازی نمونه اولیه و تست عملکرد، Electronex در کنار شماست تا ایده الکترونیکیتان را به محصولی دقیق، پایدار و قابل تولید تبدیل کند.
سوالات متداول
طراحی PCB چیست؟
طراحی PCB فرآیندی است که طی آن مدار شماتیک به یک برد فیزیکی قابل ساخت تبدیل میشود. این فرآیند شامل جانمایی قطعات، طراحی لایهها، مسیربندی مسیرها و آمادهسازی فایلهای تولید است.
آیا امکان طراحی برد از روی یک ایده اولیه وجود دارد؟
بله. اگر عملکرد محصول، ورودیها، خروجیها و شرایط کاری مشخص باشد، طراحی میتواند از مرحله تحلیل ایده و انتخاب ساختار مناسب مدار آغاز شود.
آیا طراحی برد STM۳۲ انجام میدهید؟
بله، طراحی بردهای مبتنی بر STM۳۲ و ARM، همراه با مدار تغذیه، پروگرام، دیباگ و رابطهای ارتباطی قابل انجام است.
آیا امکان اصلاح برد موجود وجود دارد؟
بله. میتوان بر اساس فایلهای طراحی، تصاویر برد یا نمونه فیزیکی، مشکلات مدار را بررسی و در صورت نیاز PCB را اصلاح یا بازطراحی کرد.
چه فایلهایی پس از طراحی تحویل داده میشود؟
بسته به توافق پروژه، فایل شماتیک، فایل PCB، Gerber، Drill، BOM، نقشه مونتاژ و مستندات فنی قابل ارائه است.
